结构和工作原理

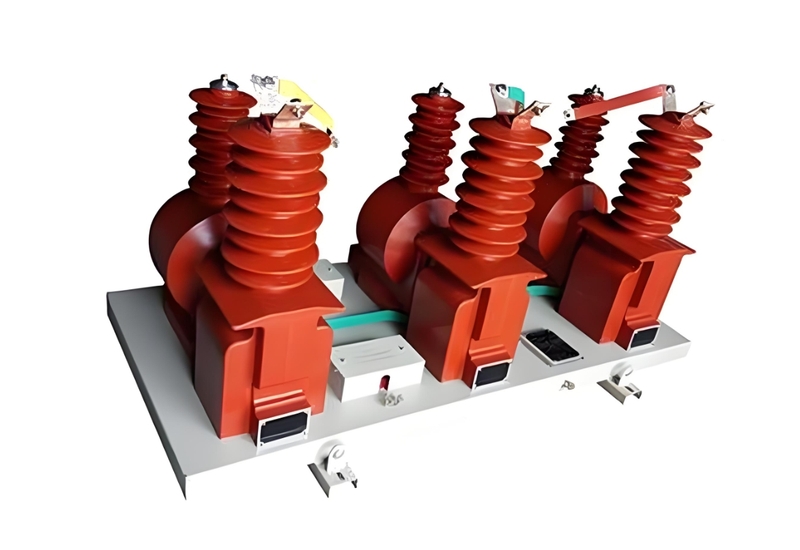

35kv干式组合互感器由环氧树脂与硅橡胶复合绝缘材料制成，性能稳定。电流互感器元件分别串接在线路的A、B、C相上，电压互感器元件组成三相V式接线。该设备与一组35kV级三相组合避雷器组装在一起，有效地限制户外运行环境中的过电压，保护设备的可靠运行‌1。

技术参数

• ‌额定电压‌：35kV

• ‌额定频率‌：50Hz

• ‌电压比‌：35kV/100V

• ‌电压准确等级‌：0.2

• ‌电流准确等级‌：0.2S

• ‌额定负荷‌：电压30VA；电流15VA

• ‌功率因数‌：0.8

• ‌电流比‌：5-500A/5A（可制作双变比）

• ‌工频耐压‌：10.5kV

• ‌环境温度‌：-25℃-40℃，日平均气温不超过30℃，海拔1000米以下‌12

应用场景

35kv干式组合互感器适用于城网、农网户外变电站，也可用于工业企业各种变压器配电所等。它直接测量高压线路中的有功和无功电能，对于防止窃电、节约能源、加强供电管理具有重要作用‌
